關于冷干機的部件—“冷凝器”
今天我們一起探究冷干機部件“冷凝器”
#
Vol.2/ 冷凝器
冷凝器功能
冷干機中的冷凝器將冷媒壓縮機排出的高壓、過熱冷媒蒸汽冷卻成為液態制冷劑，使制冷過程得以連續不斷地進行。
由于冷凝器排出的熱量包括冷媒從蒸發器吸取的熱量以及由壓縮功轉換來的熱量，所以冷凝器的熱負荷要比蒸發器大。
冷凝器分類

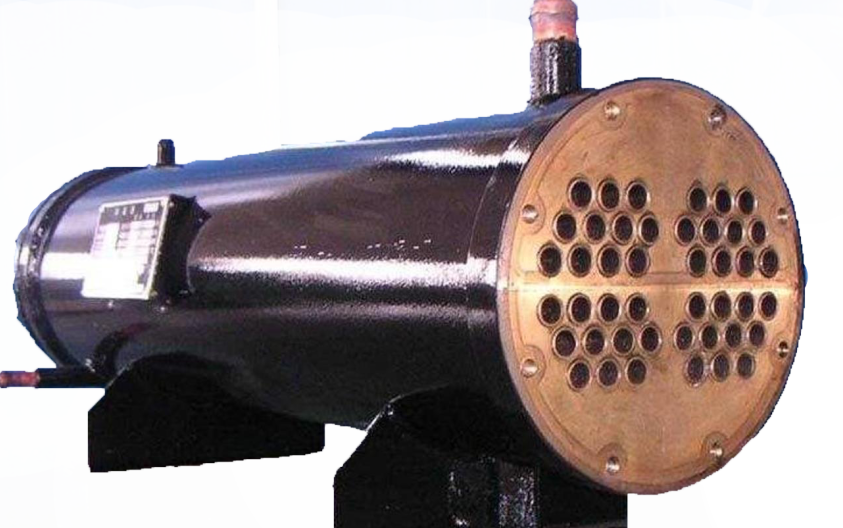

水冷式冷凝器
在這類冷凝器中，
制冷劑放出的熱量被冷卻水帶走
冷卻水可以一次流過，也可循壞使用
當使用循環水時需建有冷卻水塔或冷水池
水冷式冷凝器有管殼式、套管式等結構
特點
風冷冷凝器不需要冷卻水，
適合于供水困難地區或移動性場合應用
風冷冷凝器不需要冷卻水，適合于供水困難地區或移動性場合應用它的傳熱效果比水冷型差
在氣溫高或通風不良環境下使用，冷凝壓力不易降下來
在多粉塵環境下使用
(如水泥廠、面粉廠、紡織廠等)
冷凝器表面易積塵積垢，影響傳熱
所以一般只適用于中、小型冷干機
Q
水冷凝器冷凝壓力過高是什么原因
A
①冷卻水量不夠，水溫過高
②冷凝器傳熱面積小
③空氣浸入冷媒系統(蒸發器銅管破裂引起)
④冷凝器殼體容積小內存冷媒液體使用有效傳熱面積減小或冷媒充注過量
⑤水冷凝器使用日久，銅管水側表面積垢
⑥自動水量調節閥開啟度小或損壞
⑦冷凍油進入制冷系統
⑧冷卻水管配管不合理，造成冷卻水回水不暢
⑨冷媒通路或元件有堵塞現象
⑩冷干機負荷太大．使蒸發壓力升高，拉高冷凝壓力

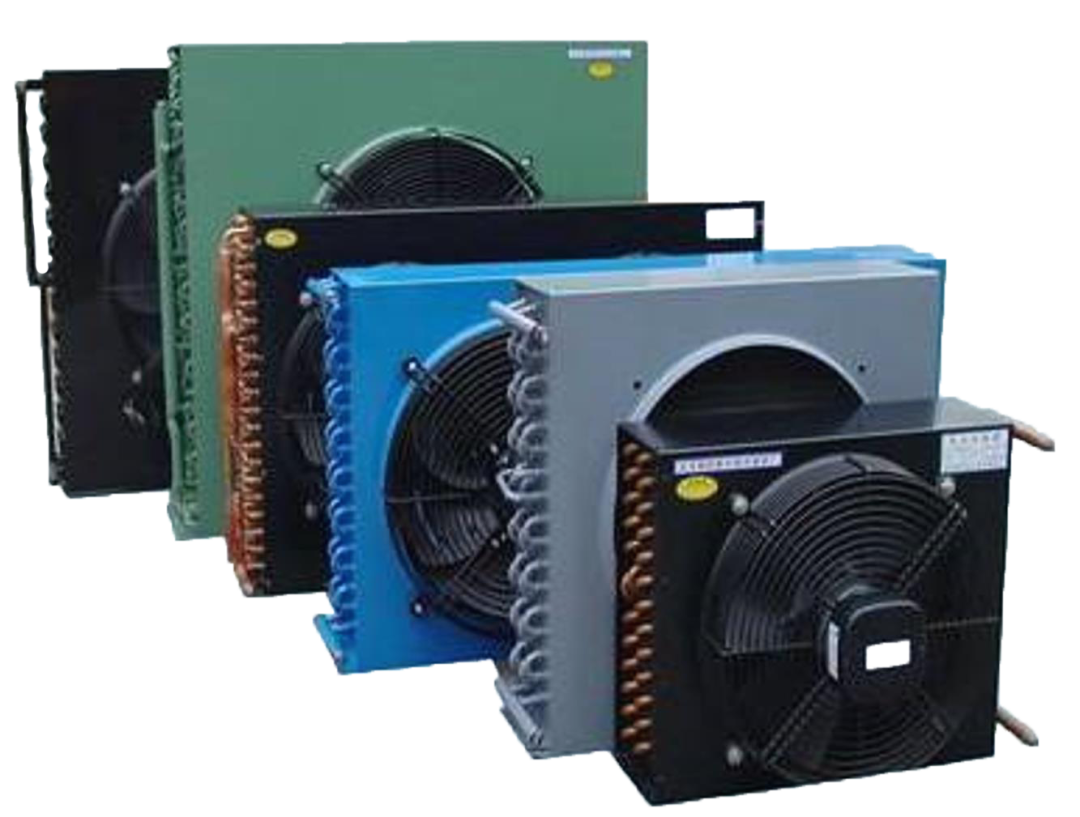

空冷式冷凝器
在這類冷凝器中，
制冷劑放出的熱量由環境空氣帶走
它的結構主要為多組蛇型盤管所組成
由于空氣的傳熱性能很差，故通常在蛇形盤管外加肋片，以增加空氣側的傳熱面積，同時采用通風機來加速空氣流動，以增加空氣側的傳熱效果
特點
水冷型冷干機的傳熱效果比風冷型好，
但它耗水量較大，且對水質有如下要求
①進入冷干機的水溫應在32℃以下
②水壓應當保持在0．3MPa以上，以保證水流暢通
③水中鎂、鈣離子應不高于中性軟水的一般標準
④水中不應當有肉眼可見的固態雜物
Q
風冷凝器冷凝壓力過高是什么原因
A
①環境溫度高或通風不良
②冷凝器表面積有灰塵污垢
③冷干機負荷太大
④空氣侵入冷媒系統
⑤冷凝器傳熱面積不夠
⑥冷卻風扇風量小
⑦冷干饑安裝位置不對(如接近熱源、被太陽直曬、冷干機前 后排列間距太近等)
⑧控制風扇的壓力開關設定不當或損壞
⑨冷媒通路或元件有堵塞現象
⑩冷媒充注過多，使傳熱面積減小
